Руководство по выбору и применению профильных труб в строительстве

24 марта 2026 г.

Выбор профильной трубы — это всегда поиск компромисса между экономией металла (весом и стоимостью) и надёжностью будущей конструкции. Чтобы не ошибиться, нужно опираться на ключевые стандарты: ГОСТ 8639-82 (для квадратных труб), ГОСТ 8645-68 (для прямоугольных) и СП 16.13330.2017 «Стальные конструкции», который регламентирует инженерные расчёты. Представленные ниже данные помогут вам предварительно подобрать сечение для навесов, каркасов, заборов или более серьёзных металлоконструкций.

Категории применения профильных труб

В зависимости от сечения (размера) профильные трубы можно разделить на четыре крупные категории:

Категория	Размеры, мм	Ключевая особенность
Декоративная / Мебельная	15×15 – 30×30 (стенка 1–2 мм)	Главное — внешний вид и малый вес, нагрузка минимальна.
Вспомогательная	40×20, 50×25 (стенка 2 мм)	Идеальны для работы «на ребро»: лаги заборов, каркасы лёгких конструкций.
Малая строительная	60×40, 60×60, 80×80 (стенка 3–4 мм)	Оптимальный выбор для частного строительства (навесы, теплицы, беседки).
Магистральная / Силовая	от 100×100 (стенка 4–12 мм)	Работают как несущие колонны и балки в каркасах зданий и промышленных сооружениях.

Таблица применения профильных труб по размерам и толщине стенки

В таблице ниже сведена типовая практика использования труб в строительстве. Окончательный выбор всегда требует проверки расчётом по СП 16.13330.

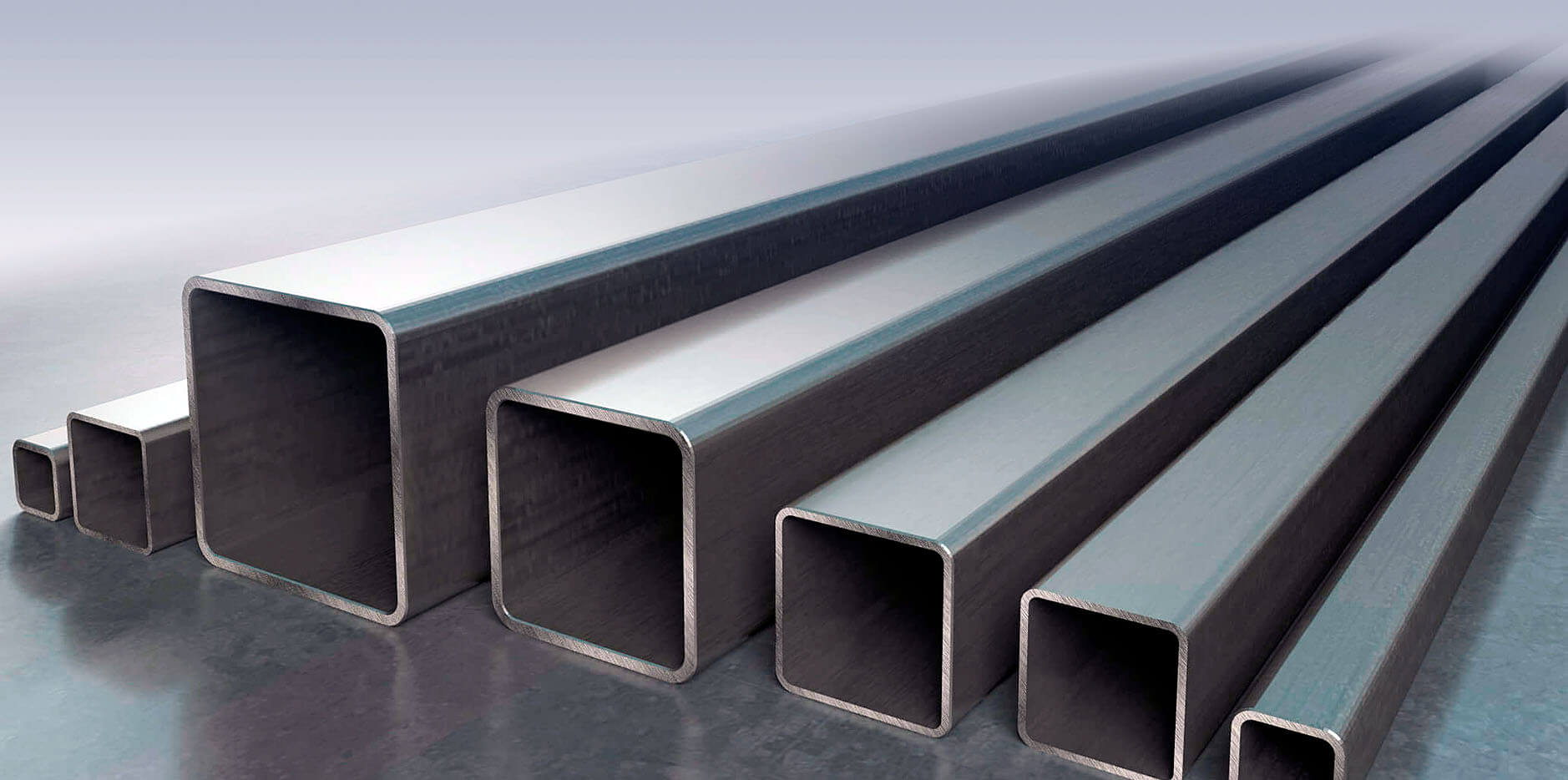

Таблица применения профильных труб по размерам и толщине стенки по СП 16.13330.2017

Размер трубы, мм	Толщина стенки, мм	Типовая область применения	Пояснение
15×15 – 20×20	1.0–1.5	Лёгкие декоративные конструкции	Каркасы мебели, рекламные стойки, небольшие ограждения. Несущая способность минимальна.
20×20 – 25×25	1.5–2.0	Лёгкие каркасы	Теплицы, навесы из лёгких материалов, рамы оборудования. Возможно применение в пространственных фермах.
30×30	1.5–2.0	Малые строительные конструкции	Каркасы перегородок, лестничные перила, ограждения. Достаточная жёсткость при небольших пролётах.
40×20	1.5–2.0	Ограждения, заборы	Прямоугольная форма удобна для горизонтальных лаг. Хорошо работает «на ребро».
40×40	2.0–4.0	Каркасы навесов, ворот	Универсальный профиль для малых несущих конструкций и столбов лёгких ограждений.
50×25	2.0	Каркасы оборудования	Рамы станков, тележки, лёгкие металлоконструкции.
50×50	2.0–5.0	Малые несущие конструкции	Каркасы павильонов, лестницы, небольшие перекрытия.
60×30	2.0–3.0	Каркасы зданий лёгкого типа	Прогоны кровли, фермы, рамы лёгких ангаров.
60×40	2.0–4.0	Несущие элементы каркасов	Обеспечивает повышенную жёсткость при изгибе в одной плоскости. Популярен в навесах.
60×60	2.0–5.0	Стойки, колонны лёгких конструкций	Опоры навесов, стойки каркасных сооружений, воротные столбы.
80×40	2.0–3.0	Балки и прогоны	Горизонтальный несущий элемент при небольших пролётах (до 3–3.5 м).
80×60	3.0–6.0	Фермы и рамы	Элементы металлокаркасов зданий, навесов, складов.
80×80	3.0–6.0	Колонны малых сооружений	Стойки каркасных зданий, опорные элементы.
100×50	3.0–5.0	Балки перекрытий	Лёгкие металлоконструкции и промышленные каркасы, пролёты до 4–4.5 м.
100×100	3.0–8.0	Несущие колонны	Каркасы зданий, ангары, склады, опоры перекрытий.
120×120 – 160×160	4.0–10.0	Колонны каркасов зданий	Применяются в строительных металлоконструкциях по расчёту.
200×200 и более	6.0–12.0	Тяжёлые несущие конструкции	Колонны, опоры мостовых конструкций, промышленные здания.

Инженерные нюансы, о которых нельзя забывать

При выборе профильной трубы важны не только размеры, но и ряд конструктивных особенностей.

Устойчивость стенки. Если труба имеет большое сечение, но слишком тонкую стенку (например, 100×100×2), под нагрузкой стенка может потерять устойчивость и «смяться». Эмпирическое правило: отношение ширины стороны к толщине стенки не должно превышать 30–40.
Свариваемость. В ответственных узлах рекомендуется использовать трубы со стенкой не менее 3 мм. Более тонкие профили (1.5–2 мм) легко прожечь при сварке, что критически снижает прочность соединения.
Марка стали. Для большинства конструкций в умеренном климате достаточно обычной конструкционной стали Ст3. В северных регионах или при высоких динамических нагрузках применяют низколегированную сталь 09Г2С — она сохраняет вязкость при низких температурах и имеет повышенную прочность.

Почему прогиб часто важнее прочности?

При расчёте балок проверяют два параметра:

Прочность — выдержит ли металл нагрузку, не разрушится ли.
Прогиб — насколько балка провиснет под нагрузкой.

На практике сталь обычно имеет достаточный запас прочности, и разрушение происходит редко. Однако при больших пролётах балка может заметно прогнуться, что испортит внешний вид конструкции, вызовет деформацию кровли или накопление воды/снега.

Строительные нормы ограничивают допустимый прогиб величиной L/200 (где L — длина пролёта). Например, при пролёте 4 метра балка не должна прогибаться более чем на 20 мм. Из-за этого требования часто приходится выбирать трубу большего сечения, чем требуется по прочности, чтобы обеспечить необходимую жёсткость.

Таблица ориентировочной несущей способности по пролётам

Для горизонтальных балок (прогонов) при равномерно распределённой нагрузке можно ориентироваться на следующие рекомендации:

Размер трубы	Толщина стенки, мм	Рекомендуемый пролёт	Типовое применение
40×20	2	до 1.5 м	Лаги забора, перемычки
40×40	2	до 2 м	Небольшие каркасы
60×40	2	до 2.5 м	Каркас навеса
60×40	3	до 3 м	Прогоны кровли, лёгкие фермы
80×40	3	до 3.5 м	Балки навесов (под снеговую нагрузку)
80×60	3	до 4 м	Фермы и балки гаражей
100×50	3–4	до 4.5 м	Балки перекрытий, лёгкие каркасы
100×100	4	до 5 м	Несущие балки и рамы
120×120	4–5	5–6 м	Основные элементы каркаса зданий

Важно: В регионах с высокой снеговой нагрузкой допустимые пролёты необходимо уменьшать на 20–40%.

Таблица веса и относительной жёсткости популярных профилей

Эта таблица позволяет быстро сравнить разные трубы без сложных расчётов. За эталон (единицу жёсткости) принята труба 40×40×2 мм.

Относительная жесткость профильных труб

Размер трубы, мм	Толщина стенки, мм	Вес 1 м, кг	Относительная жёсткость	Типичное применение
20×20	1.5	~0.84	0.15	Теплицы, лёгкие каркасы
25×25	1.5	~1.05	0.25	Каркасы теплиц
30×30	2	~1.78	0.50	Перегородки, каркасы мебели
40×20	2	~1.70	0.65	Лаги заборов (работа «на ребро»)
40×40	2	~2.35	1.0	Универсальный профиль (эталон)
50×25	2	~2.30	1.15	Каркасы ворот
50×50	2	~2.95	1.90	Небольшие фермы, каркасы
60×30	2	~2.70	2.20	Каркасы навесов
60×40	2	~3.02	2.60	Балки и прогоны
60×40	3	~4.30	3.40	Несущие элементы навесов
80×40	3	~5.10	5.00	Балки навесов (пролёты до 3.5 м)
80×60	3	~5.90	7.50	Фермы и рамы
100×50	3	~6.80	10.5	Балки перекрытий (пролёты до 4–5 м)
100×100	4	~11.9	20+	Колонны каркасов

Как пользоваться таблицей жёсткости?

Увеличение размера трубы даёт гораздо больший прирост жёсткости, чем увеличение толщины стенки. Например, переход с 40×40×2 на 80×40×3 увеличивает жёсткость в 5 раз.
Иногда выгоднее взять трубу большего сечения с тонкой стенкой, чем наращивать толщину при том же сечении.
Таблица помогает оценить общий вес металлокаркаса, а значит, стоимость металла, нагрузку на фундамент и удобство монтажа.

Практические выводы

Для заборов и лёгких конструкций оптимальны: 40×20×2 (лаги), 40×40×2 и 60×60×3 (столбы).
Для навесов и гаражей чаще всего используют: 60×40×3, 80×40×3, 80×60×3.
Для колонн и стоек лучше выбирать квадратные трубы — у них одинаковая жёсткость в обеих плоскостях.
Для балок и прогонов эффективнее прямоугольные трубы, поставленные «на ребро».
Главный лимитирующий фактор в длинных пролётах — прогиб, а не прочность. Часто именно он заставляет брать трубу большего сечения.

Помните, что приведённые таблицы — это инструмент для предварительного подбора. Окончательное решение по выбору профиля для ответственных конструкций должно приниматься на основе профессионального расчёта по СП 16.13330 с учётом реальных снеговых, ветровых и полезных нагрузок в вашем регионе.

Смотрите также статьи:

Вопросы и ответы по выбору профильной трубы

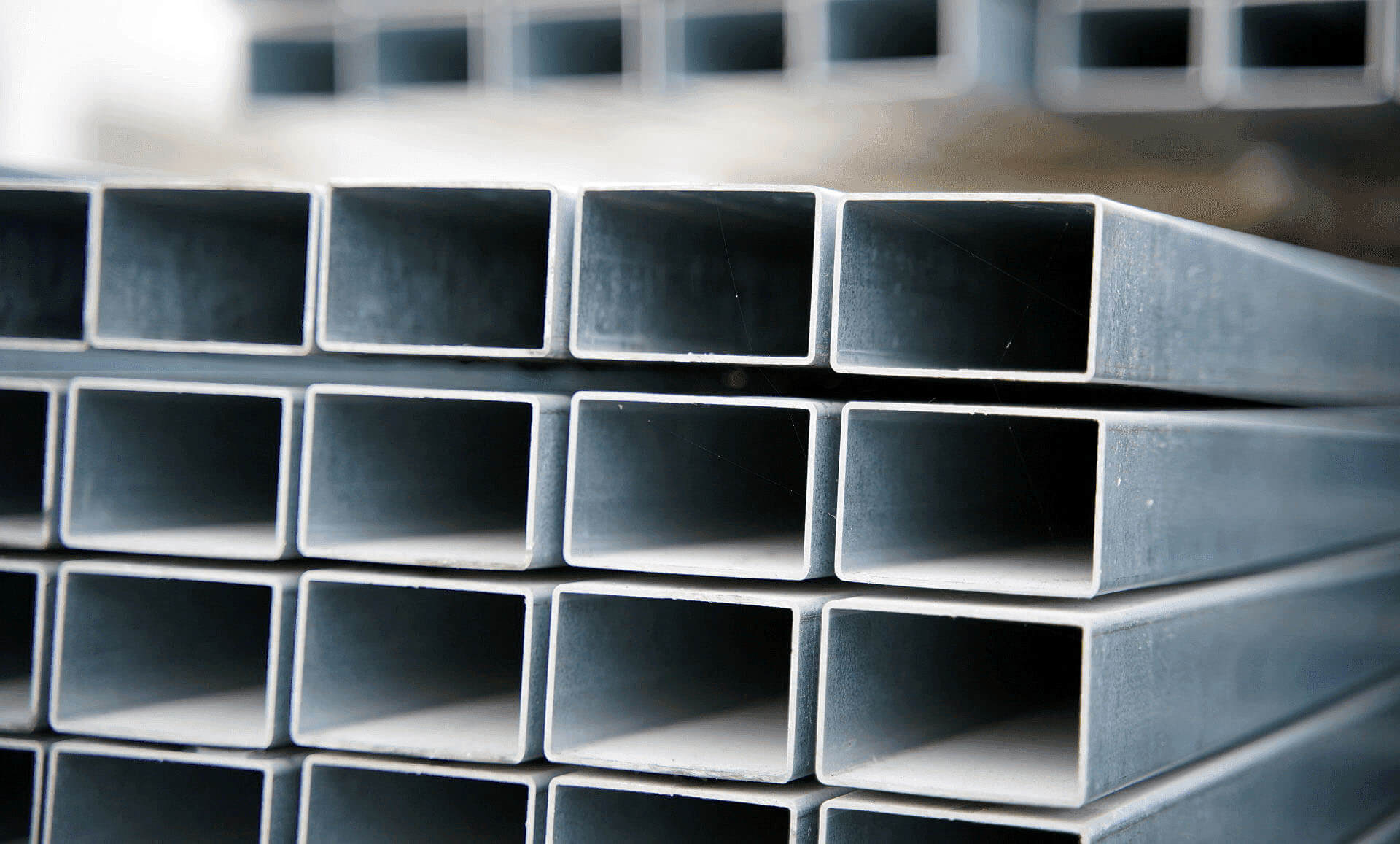

Выбор профильной трубы — вопросы и ответы

Какую профильную трубу выбрать для строительства?

Выбор зависит от задачи: для заборов — 40×20 и 40×40, для навесов — 60×40 или 80×40, для несущих конструкций — от 100×100 мм. Важно учитывать не только размер, но и толщину стенки.

Какие размеры профильных труб бывают?

Стандартный диапазон — от 15×15 мм до 200×200 мм и более. Наиболее популярные в частном строительстве: 40×20, 40×40, 60×40, 80×40, 100×100 мм.

На какие ГОСТы ориентироваться при выборе профильной трубы?

Основные стандарты: ГОСТ 8639-82 (квадратные трубы), ГОСТ 8645-68 (прямоугольные) и СП 16.13330.2017 — для расчёта прочности, устойчивости и прогиба конструкций.

Какую профильную трубу выбрать для забора (столбы и лаги)?

Для столбов используют 40×40×2 или 60×60×3 мм. Для лаг — 40×20×2 мм, установленную «на ребро» для повышения жёсткости.

Какая профильная труба подходит для навеса или гаража?

Чаще всего применяют 60×40×3, 80×40×3 или 80×60×3 мм. При увеличении пролёта или снеговой нагрузки сечение нужно увеличивать.

Как выбрать толщину стенки профильной трубы?

Для лёгких конструкций достаточно 1.5–2 мм, для несущих элементов — не менее 3 мм. Тонкие стенки хуже свариваются и быстрее теряют устойчивость.

Можно ли использовать трубу с тонкой стенкой для несущих конструкций?

Не рекомендуется. При большом сечении и тонкой стенке труба может потерять устойчивость и деформироваться под нагрузкой.

Почему нельзя брать широкую трубу с тонкой стенкой?

Из-за потери устойчивости стенки. Если отношение ширины к толщине превышает 30–40, труба может «смяться» даже без достижения предела прочности.

Что важнее: размер трубы или толщина стенки?

Размер влияет на жёсткость значительно сильнее. Часто эффективнее увеличить сечение, чем толщину стенки.

Что означает установка трубы «на ребро»?

Это способ монтажа прямоугольной трубы, при котором большая сторона ставится вертикально. Это увеличивает жёсткость на изгиб и позволяет экономить металл.

Какой профиль лучше: квадратный или прямоугольный?

Квадратный — для стоек и колонн (равная жёсткость). Прямоугольный — для балок и прогонов (эффективен при изгибе в одной плоскости).

Почему прогиб важнее прочности при выборе трубы?

Труба может не разрушиться, но сильно прогнуться. Это приводит к деформации конструкции. Норма прогиба — не более L/200 от длины пролёта.

Какой пролёт выдерживает профильная труба?

Ориентировочно:

40×40×2 — до 2 м
60×40×3 — до 3 м
80×40×3 — до 3.5 м
100×100×4 — до 5 м
Точные значения зависят от нагрузки и условий эксплуатации.

Как влияет снеговая нагрузка на выбор трубы?

При высокой снеговой нагрузке пролёты уменьшают на 20–40% и увеличивают сечение трубы.

Можно ли варить профильную трубу толщиной 1.5–2 мм?

Можно, но сложно — её легко прожечь. Для надёжных конструкций рекомендуется использовать трубы от 3 мм.

Какая марка стали лучше для профильной трубы?

Ст3 — универсальный вариант для большинства задач. 09Г2С — для низких температур и повышенных нагрузок.

Как пользоваться таблицей жёсткости профильных труб?

Она показывает, что увеличение размера трубы даёт больший прирост жёсткости, чем увеличение толщины. Помогает выбрать оптимальный вариант по весу и прочности.

Как выбрать профильную трубу без расчёта?

Можно ориентироваться на типовые решения:

забор — 40×20, 40×40
навес — 60×40, 80×40
каркас — от 80×60
Но для ответственных конструкций необходим инженерный расчет.
